在线观看视频福利I99热日本I少妇av网I亚洲精品乱码久久久久久蜜桃动漫I国产精品久久在线观看I欧美日韩性视频Iwww.久草.comI一区二区三区日韩在线观看I日本系列中文字幕Ix99av成人免费I欧美日韩国产色综合一二三四I亚洲综合色播I激情综合国产I国产精品97I91禁看片I97国产在线观看I成人国产一区I日韩免费中文I日韩a免费I成人午夜在线观看

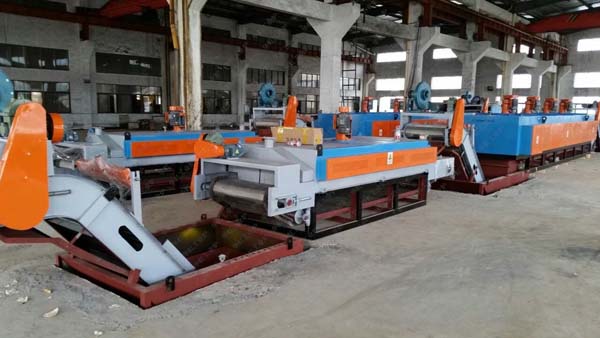

 大家對網帶式發黑爐有所了解嗎？湖州華紅爐窯工程有限公司特地為大家整理了相關資料，下面華虹工業爐小編就為大家介紹一下網帶式發黑爐的特性與優點以及發黑熱處理工藝。

網帶式發黑爐的特性與優點：

　　通用性強：本品適合于所有銅類工件的染黑處理;

　　簡單方便：工藝簡單易用、無需專業設備及人員，一泡即成;

　　穩定性好：溶液穩定不分層、不分解，可反復使用;

　　效果好：本品發黑效果穩定，防腐蝕能力強。

發黑熱處理工藝：

　　發黑熱處理設備較常見的是蒸汽發黑爐，發黑爐詳細介紹請參見：。常溫發黑處理工藝，主要由以下工藝步驟完成：1)清洗;2)脫脂：工件必須完全浸入脫脂液中;脫脂液濃度ph值12-14，處理時間10-30min，每過3-5分鐘上下抖動幾次，藥液濃度低于ph12時補充脫脂粉;3)水洗;4)酸洗：酸洗液濃度ph值2-4，處理時間5-10min;5)水洗;6)發黑：池液濃度ph值2.5-3.5，處理時間10-12min;7)水洗;8)吹干;9)上油。

　　一種軸承套圈倒角及擋邊的發藍防銹處理工藝。軸承套圈在熱處理后經過除油脫脂，然后在氫氧化鈉、亞硝酸鈉、硝酸鈉和水的混合溶液中進行變色處理，其配比為15∶3-5∶1∶20;溫度 120℃-135℃;時間15-25分鐘。

　　取出套圈用清水沖洗后進行鈍化處理，鈍化處理用重鉻酸鉀溶液作為填充液，其濃度為12%-18%;在室溫下 1-2分鐘;經鈍化處理并干燥后，放入105℃-120℃的機油或防銹油中 1-3分鐘，至氣泡完全消失后取出，停放10-15分鐘后檢驗。本發明生成的氧化物薄膜性能穩定，在常溫下可長期保護套圈倒角、擋邊處不生銹，軸承的外觀質量得到明顯改善。

　　以上就是湖州華紅爐窯工程有限公司小編的介紹，希望對大家了解網帶式發黑爐的特性與優點以及發黑熱處理工藝有所幫助。
